- Merni opsezi:
- 2 t/h do 5.000 t/h
|
Merenje trenutnog protoka i ukupno
protekle količine materijala na
transportnoj traci |
| Trenutni protok u t/h i kg/s |
| Masa na vagi |
Merenje ulazne mase i potrošnje u
proizvodnim postrojenjima |
Regulacija protoka materijala preko
Frekventnog regulatora |
Upravljanje procesom doziranja
sirovina preko PC-računara |
|
| Sastav: |
Konstrukcija mernog mosta se ubacuje
u ravni deo trake i to bez njenog sečenja |
| Standardne širine trake I=400-1600mm |
- Mikroprocesorska obrada mernih signala:
- - Merni most sa davačem sile
- - Impulsni davač brzine trake
- - Mikroprocesorski kontroler TSC 11
|

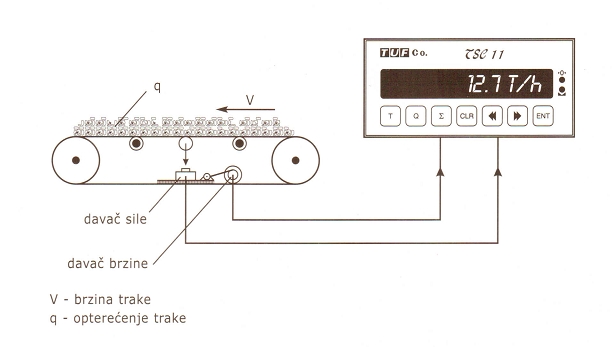

Princip rada: |
Davač brzine generiše impulse propocijalne
brzini trake v; davač sile generiše naponski
signal propocijalan opterećenju trake q.
|
Naponski signal je digitalno pomnožen
brzinom trake u automatu TSC 11. Izlazni
signal predstavlja protok. |
Na displeju se, po izboru, mogu prikazati:
protok, total (kumulativno protekla masa),
opterećenje ili brzina trake. |
Izlazni signali: |
| Protok: analogni strujni signal 4-20 mA |
| Totalizer: impulsni, tranzistorski ("OC") |
|
